大家对传动带的分类有多少了解?陕西欧皮特皮带代理厂给大家分享

所属分类:企业动态    发布时间: 2020-05-11    作者:admin
  分享到:
二维码分享

       传动带相信大家都不陌生,它有有传递和变速两种功能,它可分为摩擦传动和啮合传动。到目前为止,**传动带生产企业的结构和形状已形成了V带、平带、齿带和圆带四大系统,其中包括千种尺寸和规格。近些年来,随着精密机械和电子信息技术的发展,齿带作为橡胶工业的高新技术产品,在**范围内得到了迅速发展,产量迅速扩大。下面,陕西康迪泰克皮带代理厂的小编要给大家分享的是传动带的分类,一起来看看吧。

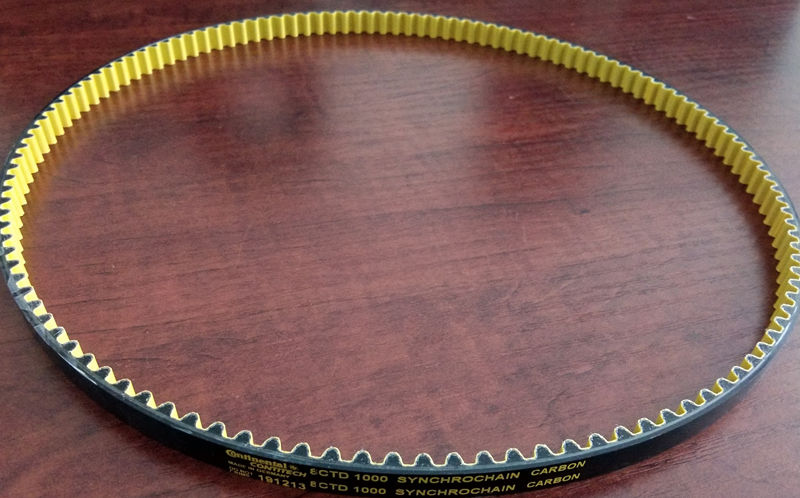

陕西康迪泰克皮带代理

       1.1平板带
       平板带是传动带.老的一个品种,约有100余年的历史,但直至20世纪中叶,仍占据传动带中一半左右的市场份额。它以结构简单、传动方便、不受距离限制、容易调节更换等特点,在各种工农业机械中得到普遍采用。平板带宽度一般由16-600mm,长度.大可达100~200m,层数.多为6一带中.常见的为帆布带,分为包层式、叠层式和叠包式三种。叠层带为包层带(又称圆边带)的改进产品,具有带体柔软,富有弹性,耐屈性好等优点,适于在小带轮和20m/s以上的快速传动装置上使用。而叠包带介于两者之间,用于边部易受磨损的传动。由于平板带的传动效率低(一般为85%左右),且占据面积较大,因此,从20世纪60年代以后**各国产量逐年下降。目前在发达**,除部分农业机械和轻纺机械尚少量使用之外,已处于被淘汰的状态。另一方面,在这一时期,以化纤帆布和帘布为芯体而制成的无接头和热接头环形带,则在**获得了长足发展。它以强度大、噪声低、传动平稳、运输圆滑、耐屈挠、寿命长和无需接头等为特点,使用领域不断扩大,并在微型传动带中形成主流。
       近年来,随着高新技术产业的崛起,这种微型带尤其在电脑周边设备、办公自动化设备以及省力化设备等方面普遍使用。例如,自动检票机、自动售票机、货币兑换机、发券机、取款机、银行结算机、自动检验机、复印机、医疗器械、自动包装机、鱼群探测器等等,美日欧等**每年都以双位数增长。
这种高性能的无接头平板带,现已发展到有聚氨酯带、聚氨酯芯体带和橡胶帆布芯体带三种类型。在橡胶微型带中,除化纤帆布外,还有使用尼龙膜片、芳纶帘线、玻璃纤维帘线为芯体以及表面橡胶覆以铬皮的特种产品。它们同传统的帆布平板带有着本质的不同,规格要求非常精密,附加价值很高,**各大胶带生产厂家竞相发展,已成为橡胶工业中的高新技术产品。目前,德国的金珂林、瑞士的哈巴基、雷达,以及日本的新田等公司,都是这一领域的**大企业,并把以聚氨酯为主的**和特种微型带作为其全力开发的主导产品。
       1.2三角带
       三角带又称V型带,是传动带中产量.大、品种.多、用途.广的一种产品。自从1917年..由美国制成汽车风扇带,20年代初开始推广用于工农机械之后,半个多世纪以来久盛不衰,发展十分迅速,现已成为传动带的主流。在**各国传动带中,从橡胶用量来看,三角带现已占到65%上,齿型带为25%,平板带则已退减到10%以下。目前,三角带已成为**各种机械装置动力传动和变速的主要器材,在当今农机、机床、汽车、船舶、办公设备等广泛领域,发挥着日益重要的作用。
       按照断面尺寸,三角带可分为产业机械用的Y、O、A、B、C、D、E七种工业型号和汽车、拖拉机等用的各类风扇带,共计两大类别。Y、O型为.小的V型带,主要用于打字机、切书机等办公设备、家电制品(洗衣机、榨汁器、吸尘器)。一般产业机械,随着马力的增大,顺序使用A、B、C、D、E等V型带,其中D、E型为重型带,用于船舶、电力等大型机械。至于风扇带,除了汽车、拖拉机之外,还大量用在水泵、空调等方面。在发达**,三角带与风扇带的生产比率已达到2:1-3:2的程度,风扇带呈现明显上升的势头。
       三角带一般都是指包布式V型带,从20世纪60年代开始,为提高传动带的耐久性,又出现了切边式V型带。这种切边V型带,由于胶带结构侧面没有包布,带体十分柔软,耐屈挠疲劳性能非常好,因而得到迅速发展。进入80年代,为解决三角带多根成组传动时因产生不一样长而带来的传动效率和使用寿命下降等问题,又兴起了多根三角带用平板带固定在一起的三角带。习惯称之为联组三角带的V型平板带,具有极大的优越性,因而又开始出现V型平板带取代包布式和切边式三角带的现象。这种三角带与平板带结合的胶带,虽然对带轮沟槽有特殊的要求,然而由于带体很薄,与带轮的接触面积大,弯曲性好,带轮缩小,可使传动装置进一步小型化、节能化,在**发达**的生产量急剧增长。
       近些年来,为适应各种传动装置的特殊需要,除普通标准型的三角带之外,还出现了数量众多、形状各异的特种三角带,它们主要有:
       (1)窄型和宽型三角带
       普通三角带的宽高比为1:1.5~1.6,而窄型和宽型的三角带分别为1:1.2和1:2。窄型V带的结构尺寸比普通V带可以减少约50%,能节省大量原材料,同时强力均匀,有效接触面积大,弯曲应力小,可大大延长使用寿命。窄型v带的传动效率可达90%一97%,极限速度达40-50m/s,传动能力提高0.5~1.5倍,.适于短距离、小带轮于变速传动,故又称之为变速带。其特点是在带的上下表面,大多制成单面或双面的弧形或齿形状态,使之易于调速,主要用在低速的圆锥式和圆盘式无级变速器方面。
       (2)小角和大角三角带
       它同普通三角带的主要区别是,夹角40’’改为30’’和60’’左右。小角V带能使接触面减小,降低所需张力,可延长使用寿命,适于设备的小张力传动。大角V带为上半部呈矩形,下半部呈倒梯形的六角带,能使摩擦损失减小,承载能力增大,带体柔软,适于轻小型设备的高速传动。
       (3)活络和冲孑L三角带
       活络带由多个小段以金属螺钉连结而成。冲孔带在带体纵向冲有许多等距的透孔用以连接接头。这种V带都是可以接头的三角带,可根据需要长度随意自由接头定长。它弥补了普通三角带无接头,只能按规定长度使用的限制。另外一个好处是,在使用中,当三角带体出现局部损坏后,可更换损坏部位继续使用,同时,它还有可简单自由调节长度大小的优点。但因强度较低,只能用于低速传动,又由于存在..度低、传动效率差等问题,近些年来使用日趋减少。
       此外,对指定用于汽车、拖拉机等各种内燃机驱动风扇而用的三角带,人们专门称之为风扇带。它的特点是以单根使用为主,带轮很小,传距很短,速度与功率常变,是属于接触温度较高、在苛刻环境条件下使用的一种V带。风扇带也常用在发电机、压缩机、动力泵等方面。风扇带由于其性能要求与普通三角带完全不同,在工业上单独分类统计。近些年来,**风扇带的发展十分迅速,数量已占到三角带总量的三分之一。
       风扇带分为普通和窄型两种,细分为包布式平底V带、圆齿V带、切边式平底V带和波浪V带等多种类型。风扇带的结构一般比普通三角带要复杂,见附图,除强力层、伸张层、压缩层和包布层之外,又增加了缓冲层和支撑层。
       现在使用.多的是切边式波浪V带,生热低、散热快、摩擦大、噪声小、强度好、效率高,行驶里程可达18~20万公里,比一般风扇带高出约一倍。近年来,随着汽车发动机效率的提高和旋转式发动机的出现,以及液压转向装置和冷风装置的增多,对风扇带的要求日益严酷,不仅带轮小型化,而且采用双向两面驱动的方式越来越多,因此,橡胶和芯体材料也随之产生了重大变化,普通三角带、V型平板带与风扇带比较1-上胶布层:2-下胶布层;3-橡胶伸张层:4-橡胶压缩层:5-线绳强力层;6-橡胶缓冲层:
       1.3圆形带
       圆形带为断面呈圆形的传动带,它可以自由弯曲驱动。这种带多为聚氨酯制造的,通常没有芯体,结构.为简单,使用方便。圆形带为胶带传动开辟了新的途径,**各国在小型机床、缝纫机、精密机械等方面需用量急剧增长,今后潜力很大。
       1.4齿型带
       齿型带亦称同步带,分为单面齿带和双面齿带两种类型。前者主要用于单轴传动,后者为多轴或反向传动,系从1980年以来**新出现的又一种**传动带。齿型带根据齿的形状又分为梯形和圆弧形两种,以圆弧形齿的同步带所承受的扭矩为.大。从所用材料上,齿型带可区分为橡胶型和聚氨酯型两大类,而前者又有普通橡胶(通常为氯丁橡胶)和特种橡胶(多为饱和丁腈橡胶)之分。它们的结构是由钢帘线或玻璃纤维组成的强力层和以橡胶及尼龙布形成的外包橡胶层或聚氨酯胶层构成。
       齿型带包括多楔带,近20年来在工业发达**发展极为迅猛,正在不断地侵蚀传统的金属齿轮、链条以及橡胶方面的平板带和三角带市场。目前,除已大量用于汽车及传统产业之外,并进一步扩大到OA机器(办公设备)、机器人等各种精密机械的传动。由于胶带内侧带有弹性体的齿牙,能实现无滑动的同步传动,而且具有比链条轻、噪音小的特点,现今欧洲80%以上的轿车、美国40%的轿车都已装用了这种齿型带。我国2000年生产汽车200万辆,齿型带需要700万条以上。.近出现的圆齿带较之方齿带,更进一步增大了传动力和肃静性,作为新一代的环保带,其使用范围更趋广泛。现在,已开始成为对同步传动、噪音要求极为严格的家用和工业用缝纫机、打字机、复印机的使用对象。
       以上就是陕西欧皮特皮带代理厂的小编给大家分享的相关内容,希望能帮到大家,也欢迎大家继续关注我们的网站获取更多资讯。
